Le prestazioni di un riflettore dipendono da quanto la sua superficie reale si avvicina alla forma teorica di progetto. Uno scostamento di frazioni di millimetro, distribuito su una superficie di decine di metri quadrati, si traduce in perdita di guadagno, in lobi laterali fuori specifica, in efficienza che si allontana dal valore atteso — tanto più quanto più alta è la frequenza di lavoro.
Il problema è che questa differenza non si vede. Una parabola montata male e una montata bene, guardate da terra, sono identiche. L’unico modo per distinguerle è misurarle: rilevare centinaia di punti sulla superficie, calcolare quale paraboloide li interpola meglio, e leggere punto per punto quanto ciascuno se ne discosta.
Prima di misurare decidiamo come farlo: volume, accessibilità, precisione e condizioni ambientali guidano la scelta. Valutiamo ogni campagna e applichiamo il metodo adatto, senza ricondurre problemi diversi a un’unica tecnica.
Superfici riflettenti, sub-riflettori, gruppi di illuminazione, assi di azimut ed elevazione, interfacce.
Carpenterie, tralicci e grandi assiemi: verifica geometrica e controllo delle deformazioni.
La verifica dimensionale racconta metà della storia; l’altra metà si legge in radiofrequenza. Eseguiamo misure e collaudi su componenti, sottosistemi e catene complete, sia su sistemi broadcast sia su sistemi satellitari di terra, con apparecchiatura dedicata fino alla banda Ka.
Return loss e rapporto d’onda stazionaria su antenne, feeder e catene di alimentazione; distance to fault per la localizzazione di discontinuità lungo la linea; misure di fase e caratterizzazione della risposta in frequenza; su richiesta del committente, misure di guadagno, di G/T e di cross-polarizzazione; caratterizzazione di filtri, transizioni, gruppi di illuminazione e assiemi in guida d’onda; verifiche a corredo del collaudo e supporto alla realizzazione dei diagrammi di radiazione.

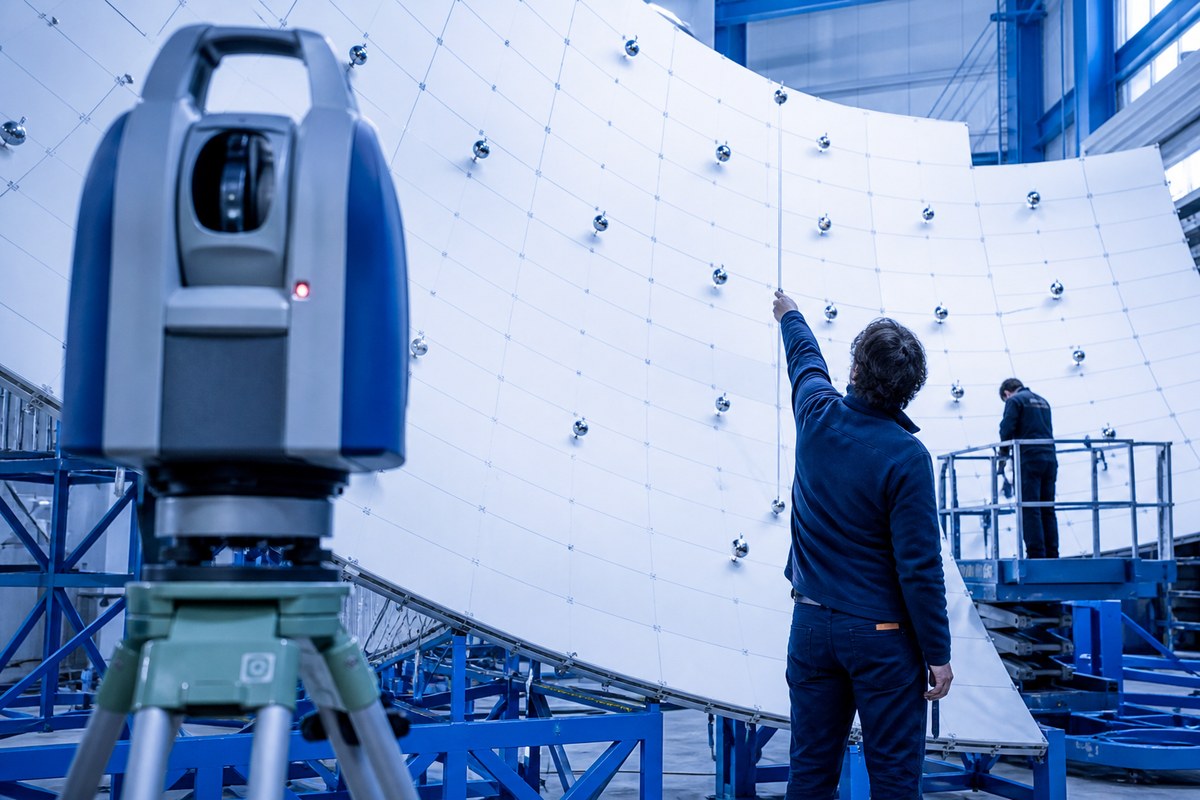

Acquisiamo le coordinate tridimensionali dei punti.
Confrontiamo la superficie reale con quella teorica.
Mappa degli scostamenti e regolazione ai valori di progetto.
Anche solo la misura – Richiedi una valutazione
Tipicamente pochi giorni di attività in sito, con restituzione di un quadro completo dello stato geometrico dell’impianto. La durata dipende dal diametro, dal numero di punti del reticolo, dall’accessibilità della superficie e dalle condizioni ambientali. Sulle diagnosi di prestazioni degradate mezza giornata di rilievo è spesso sufficiente a identificare la causa: un settore di pannelli fuori registro, un sub-riflettore spostato, un cedimento localizzato della struttura.
La mappa cromatica degli scostamenti, i vettori di deviazione punto per punto e la statistica completa: massimo positivo e negativo, valore medio, deviazione standard, RMS, numero e percentuale di punti entro i parametri richiesti, entro il doppio dello scostamento ammesso e oltre. Genesi SatCom documenta anche il reticolo di misura adottato, le stazioni impiegate e il sistema di riferimento costruito sugli elementi geometrici dell’impianto, così che il risultato sia ripetibile e verificabile da terzi.
Sì. Le campagne di misura sono un servizio autonomo, indipendente da chi ha costruito o installato l’impianto: Genesi SatCom lavora in questo modo per costruttori, integratori, gestori di stazioni ed enti di ricerca. I casi ricorrenti sono tre: collaudo di accettazione con verifica indipendente delle specifiche contrattuali, diagnosi di prestazioni degradate su impianti che non rendono quanto dovrebbero, rilievo dello stato di fatto su impianti privi di documentazione.
Perché la verifica dimensionale racconta metà della storia: l’altra metà si legge in radiofrequenza, dove emergono discontinuità di linea, disadattamenti e difetti di catena che nessuna mappa di superficie mostra. Genesi SatCom esegue misure e collaudi fino alla banda Ka su componenti, sottosistemi e catene complete: return loss e rapporto d’onda stazionaria, distance to fault, misure di fase e risposta in frequenza, caratterizzazione di filtri, transizioni e assiemi in guida d’onda e, su richiesta del committente, guadagno, G/T e cross-polarizzazione.
